Минна лебедка с дистанционно управление за транспортиране в мина
Повърхност: Работи в открити мини с екстремни горещини, студ, пясъчни бури и др.
Сценарии за кандидатстване и условия на работа
Работна среда
Подземен: Подходящ за мокри тунели с високо съдържание на газ, голямо количество прах и въглищни и метални мини. Нуждае се от взривозащитен и прахоустойчив дизайн.
Повърхност: Работи в открити мини с екстремни горещини, студ, пясъчни бури и др.
Видове мини
Въглищни мини: Отговаря на стандартите за взривобезопасна безопасност – подходящи за работни забои и транспортиране в тунели.
Метални мини: Обхваща мини за черни и цветни метали – за транспорт по рампи и повдигане с вертикални шахти.
Типични работни места
Теглене: Преместване на руднични вагони, препозициониране на оборудване, транспортиране на покривни опорни материали.
Повдигане: Повдигане на персонал във вертикални/наклонени шахти, повдигане на руда, спускане на тунелни съоръжения.
Транспорт: Преместване на материали по хоризонтални тунели, тежко теглене по рампи.
Монтажни точки
Шахта отгоре / отдолу на шахта, наклонени шахтови подемни помещения, тунелни камери, фиксирани работни платформи в повърхностни мини.

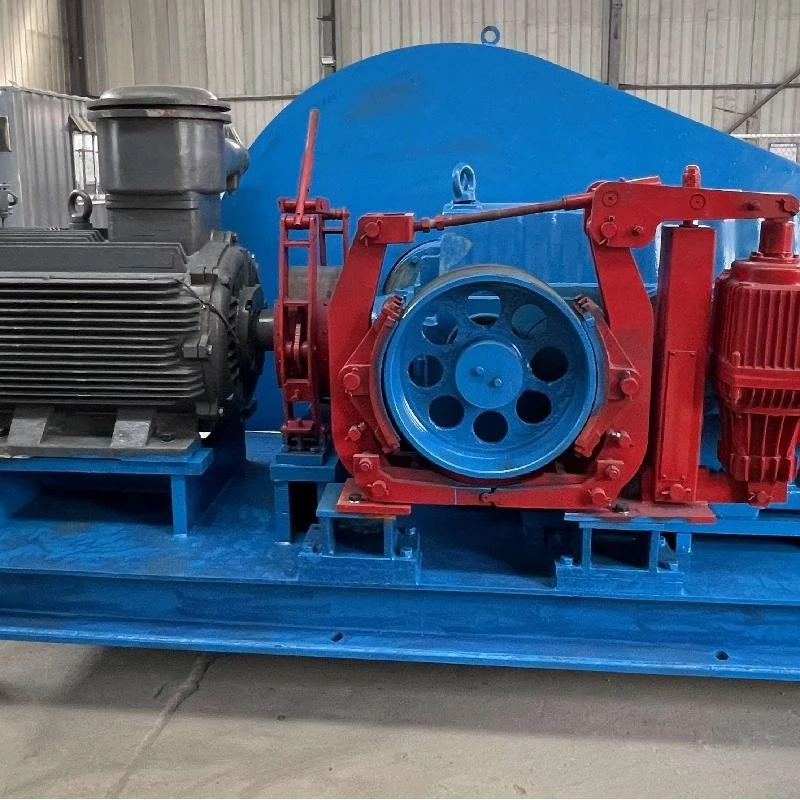

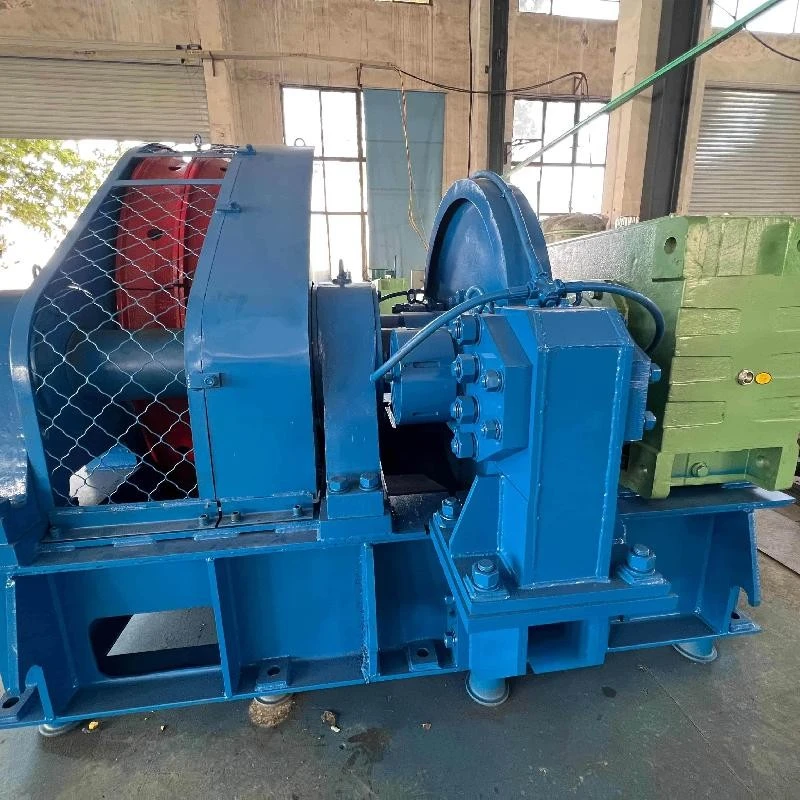

Структура и ключови компоненти
Основна носеща конструкция: Еднокомпонентна заварена рамка с висока якост, конструкция с кутия-греда.
| Компонент / Система | Описание |
|---|---|
| Основно натоварване-Носеща конструкция | Една част-заварена високо{1}}здрава рамка, кутия-дизайн на греда. |
| Барабанна система | Много{0}}пластов навиващ барабан (с водач на въже), котва за въже. |
| Задвижваща система | Редуктор (планетарна / спирална), съединител, полувал. |
| Спирачна система | Дискова или челюстна спирачка, хидравличен / пневматичен агрегат. |
| Енергийна система | Взривозащитен или стандартен двигател, контролен шкаф. |
| Система за безопасност | Защита от вятър, защита от провиснало въже, сензор за натоварване. |
| Система за дистанционно управление | Безжично дистанционно управление, приемник на сигнал, антена, усилвател на сигнала. |
Работа с дистанционно управление:
- Дистанционното управление изпраща команди (старт, стоп, промяна на скоростта, промяна на посоката и т.н.).
- Приемникът улавя сигнала и го изпраща към електрическата система за управление.
- След това системата за управление управлява двигателя, спирачката и други изпълнителни механизми.
- Криптиране на сигнала и дизайн против смущения – гарантира безопасно и надеждно предаване на команди.
Моторно задвижване:
Асинхронен двигател с катерица – огнеупорен тип за използване под земята. Поддържа VFD контрол на скоростта.
Намаляване и спиране:
Намаляване: Закаленият редуктор на предавките превръща нисък въртящ момент при висока скорост в висок въртящ момент при ниска скорост.
Спиране: Две системи – работна спирачка (нормално спиране) и аварийна спирачка (паник стоп). Хидравлично/пневматично серво управление.
Контрол на натоварването:
Система със затворен цикъл следи напрежението на въжето в реално време.
Повдигане с постоянна скорост/постоянен въртящ момент.
Автоматично разпознава теглото на товара и настройва работните параметри.
Основни технически спецификации (типична конфигурация)
| Параметър | Типичен диапазон |
|---|---|
| Номинален товар | 5–100 т (по поръчка до 200 т) |
| Скорост на въжето | 0,5–3,5 m/s (VFD регулируем) |
| Капацитет на барабана | 100–1000 m (персонализирано според дълбочината на шахтата) |
| Мощност на двигателя | 37–500 kW |
| Захранване | 380V / 660V / 1140V три-фазен променлив ток |
| Работен наклон | 0–45 градуса (наклонен вал) / 90 градуса (вертикален вал) |
| Обхват на дистанционното управление | 100–500 m (подземни спрямо повърхностни различни) |
| Честота на сигнала | 433 MHz / 868 MHz (индустриални ленти) |
Взривозащитен дизайн:Огнеупорен двигател, искробезопасна система за управление – отговаря на разпоредбите за безопасност на въглищните мини.
Защити за безопасност:
- Аварийна спирачка: Автоматично се включва в рамките на по-малко или равно на 0,2 s при загуба на мощност.
- Защита от претоварване: спира автоматично, когато натоварването надвиши номиналното с 15%.
- Защита от вятър: механична + електронна двойна граница.
- Безопасност на дистанционното управление: Дистанционното има бутон за аварийно спиране, аларма за изтощена батерия и защита срещу загуба на сигнал.
Основна структура: високоякостна стомана Q355B, заварена и освободена от напрежение чрез отгряване.
Износващи се части:
Повърхността на барабана е индукционно закалена – твърдост по-голяма или равна на HRC45.
Стоманено въже, поцинковано или с пластмасово покритие – сила на скъсване По-голяма или равна на 1,5 × номинално натоварване.
Повърхностите на зъбните колела са карбуризирани и закалени – твърдост по-голяма или равна на HRC58.
Защита на околната среда: IP55 – работи от -20 градуса до +40 градуса, 95% влажност.
Части за дистанционно управление: Дистанционното управление има IP65 – издържа на тежки условия в мината.
Инсталиране, експлоатация и поддръжка
Изисквания за инсталиране:
Трябва да се монтира върху излята бетонна основа – грешка на хоризонталността По-малка или равна на 0,1‰.
Коаксиалност между центъра на вала и центъра на барабана По-малко или равно на 0,5 mm.
Дистанционният приемник на сигнал трябва да бъде поставен в зона с добър сигнал – избягвайте препятствията.
Характеристики на работа:
Три режима: ръчен, автоматичен, дистанционен.
Визуален HMI с дисплей за диагностика на неизправности.
Дистанционното управление е лесно за използване – има дизайн против грешки.
Рутинна поддръжка:
Сменяйте маслото на редуктора на всеки 6 месеца.
Сменете спирачните челюсти, когато износването надвиши 1/3 от дебелината.
Смазвайте телените въжета ежемесечно; проверявайте редовно износването.
Сменяйте батериите на дистанционното редовно; периодично тествайте сигналната система.
Поддръжка за персонализиране и избор
Товароносимост:
От 5 t до 200 t въз основа на действителното тегло на повдигане.
1
>>
Дължина на въжето:
Капацитет на барабана, персонализиран според дълбочината на вала.
2
>>
Опции за контрол:
Стандартно електрическо, PLC-базирано или VFD управление.
3
>>
Опции за напрежение:
380V, 660V, 1140V, 3300V.
4
>>
Персонализиране на дистанционно управление:
Обхватът, честотата и функциите могат да бъдат персонализирани.
5
>>
Специално персонализиране:
Налични са версии, устойчиви на корозия (крайбрежни мини), високотемпературни (геотермални мини).
6
